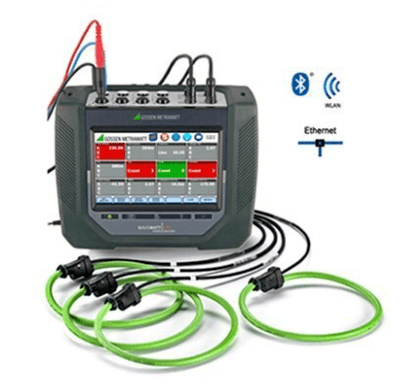

在線電能質量分析儀基本功能:

☆ 電壓暫降、暫升以及中斷，超限監測，波形和RMS圖片記錄

☆ 電壓諧波總畸變率，高至50次的各次電壓諧波分量及相位監測

☆ 諧波和間諧波監測

☆ 電壓不平衡度監測

☆ 過頻率和欠頻率事件監測

☆ 1微秒高頻脈沖偵測

☆ 閃變：短期值、長期值、瞬時值監測

☆ 詳細的事件記錄和波形捕捉，以及日、周、月趨勢、概率、柱狀圖記錄

☆ 日、周、月趨勢連續曲線監測。

☆ 支持RCM故障電流監測功能，報警和故障信息實時可查詢

☆ 監測裝置可通過外部系統或設備本身對電能質量指標的實時數據進行顯示和設置。

電能質量暫態擾動分析監控裝置性能參數：

☆ 監測設備的存儲記錄內存應可擴展，配置至少32G儲存卡。

☆ 高清彩色顯示屏，具有中、英文等多種可選的語言選擇。

☆ 提供事件報警信號。

☆ 自動電壓配置：偵測單相、相對相、三角型、星型、角接地和很多其它類型。也自動偵測名義電壓和名義頻率。

☆ 配有一路數字輸入、兩路數字輸出、支持繼電器輸出、模擬量輸出擴展。

☆ 自帶UPS功能，外部掉電后仍可記錄相關數據。

☆ 通訊和數據檢索功能

☆ 支持以太網通訊及Modbus RTU 485 通訊，可拓展為無線通訊

☆ 內置網頁服務器，可通過瀏覽器查看和下載數據。

☆ 記錄存儲功能

☆ 測量時間間隔:10周波（50Hz）。

☆ 監測設備對于電能質量事件的記錄包含波形和有效值圖片，數據記錄格式包括CSV、圖片和PQDIF格式數據。

電壓暫態擾動發生監控裝置精度要求

☆ 電流、電壓 ±0.1%；

☆ 功率 ±0.2 %，頻率 ±0.01Hz；

☆ 不平衡度 ±0.5%，諧波 ±0.5%；

☆ 有功電能及無功電能精度同時達到 Class 0.5S。

電能質量在線分析設備電氣性能：

測量通道：4路電壓及4路電流輸入

電壓輸入范圍：交流100V-693V線電壓

電流輸入范圍: 1A到5A，最大7.5A電壓互感器輸入變比范圍可自由設定

輸入頻率范圍：40-70Hz

工作電源：110 … 230 V AC, 130 … 230 V DC

報警及提示

支持現場報警和提示功能，如過載程度、發生時間，設備通信異常信息、電力參數指標異常超限信息等。

統計分布報告

監測終端可以按照國際或國內的電能質量標準要求生成基于大量數據的統計分布報告，報告通過圖形化顯示，可在裝置顯示屏或者遠程軟件系統界面查詢。
